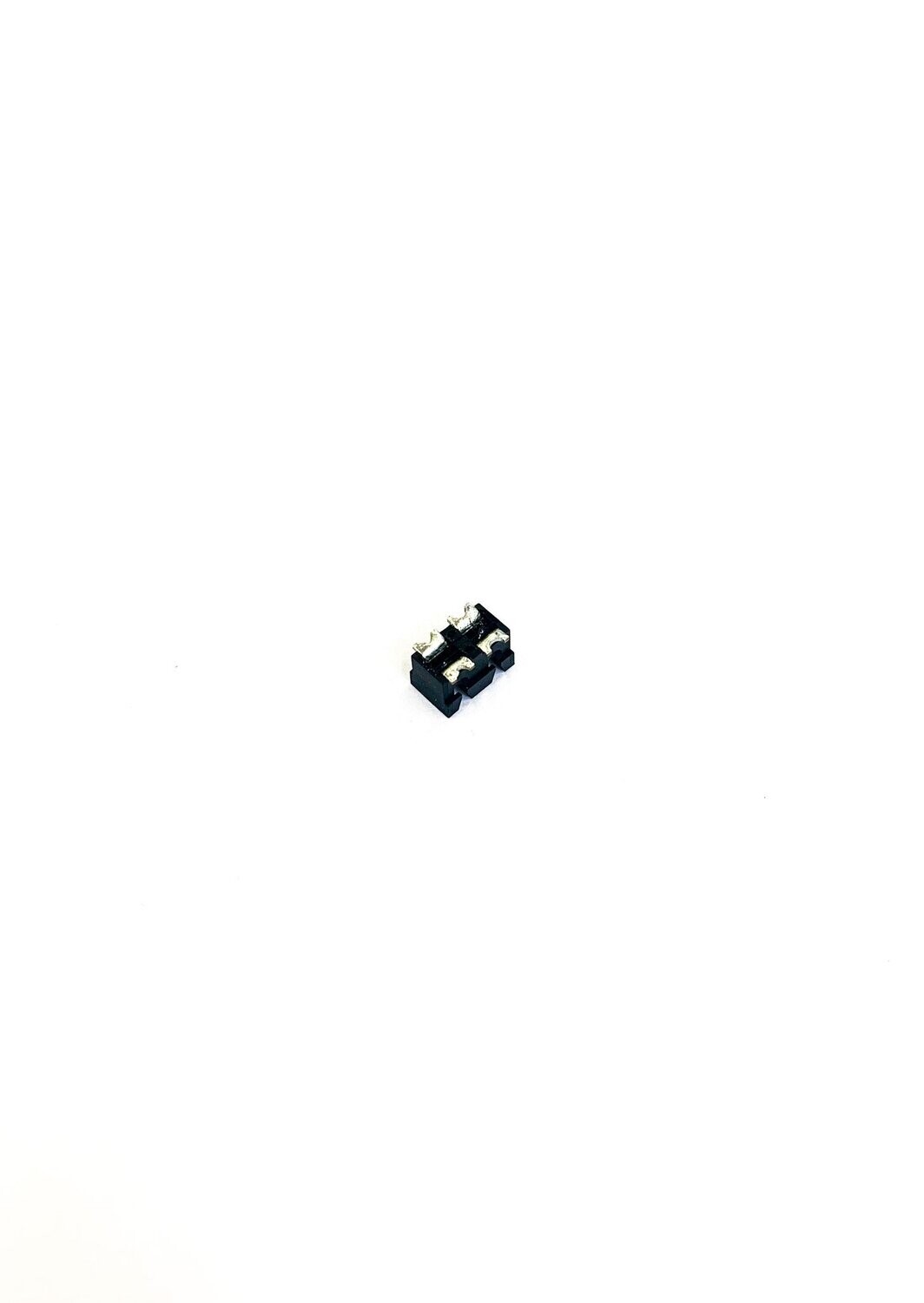

Connector AVX SERIES 9176 00-9176-002-022-806

SMD Kabelklemme AWG 22

Deutsche Version

Anwendungen

• Anschluss von diskreten Drahtkomponenten direkt auf der Leiterplatte
• Einbringen von Strom und Signalen auf eine Leiterplatte
• Verkettung von Leiterplatten, um eine durchgehende Kette von Leiterplatten zu erstellen
• Anwendungshinweise: siehe 201-01-124

Merkmale und Vorteile

• IDC-Kontakt bietet eine gasdichte Verbindung zur Leiterplatte für langfristige Zuverlässigkeit
• Das Steckergehäuse umschließt die Drahtisolierung für eine positive Zugentlastung
• Getestet auf Schock-, Vibrations- und Temperaturzyklen gemäß Automotive-Niveau für Zuverlässigkeit
• Werkzeuge für kleine und große Stückzahlen zur Anpassung an das Produktionsvolumen
• Geringere Gesamtkosten im Vergleich zu Löt- oder Crimpverfahren



Elektrisch

• Nennstrom: 10 Ampere / Kontakt
• Nennspannung: 300 VAC

Umgebungsbedingungen

• Betriebstemperatur: -40ºC bis +125ºC

Mechanisch

• Material des Isolators: Nylon 46: UL94V0
• Material der Kontakte: Phosphor-Bronze
• Beschichtung: Zinn über Nickel
• Dauerhaftigkeit: 3 Zyklen

Stecker/Werkzeug Teilenummer Matrix

SERIE 9176 IDC					HANDEINLEGEWERKZEUGE*			ZUBEHÖRKAPPEN
AWG	Draht-Isolierung	Positionen	Farbe	Bestellnummer	Kunststoff (mittleres Volumen)	Metall (hohe Stückzahlen)	Masse Anschluss	Durchgangsdraht	Drahtanschlag
22	Ø 1.1 - 1.6	2p	Black	009176002022806	069176701602000	069176701702000	069176701702002	609176002016000	609176002016099

English version

Applications

• Connecting discrete wire components directly to the PCB

• Bringing power and signals onto a PCB

• Daisy chaining PCB’s together to create a continuous string of boards

• Application Notes: refer to 201-01-124

Features and benefits

• IDC contact provides a gas-tight connection to the PCB for long term reliability

• Connector housing captures the wire insulation for positive strain relief

• Tested to automotive levels on shock, vibration and temperature cycling for reliability

• Low and high volume assembly tools to match production volumes

• Reduced total applied cost versus solder or crimp processes

• Optional thru and end caps lock in place to provide maximum strain relief

• High temperature insulator capable to 260ºC reflow soldering processes

Electrical

• Current Rating: 10 Amp / Contact

• Voltage Rating: 300 VAC

Enviromental

• Operating Temperature: -40ºC to +125ºC

Mechanical

• Insulator Material: Nylon 46: UL94V0

• Contact Material: Phosphor Bronze

• Plating: Tin over Nickel

• Durability: 3 Cycles

Connector/Tooling part number Matrix

SERIES 9176 IDC					HAND INSERTION TOOLING*			ACCESSORY CAPS
AWG	Wire Insulation	Positions	Color	Part Number	Plastic (medium volume)	Metal (high volume	Mass Termination	Through Wire	Wire Stop
22	Ø 1.1 - 1.6	2p	Black	009176002022806	069176701602000	069176701702000	069176701702002	609176002016000	609176002016099
